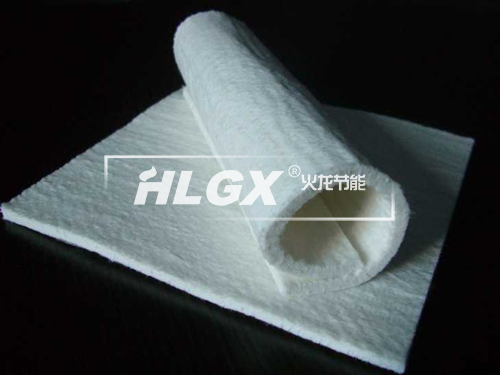

氣凝膠復(fù)合絕熱氈用戶（簡稱用戶）：我想做一個設(shè)備的隔熱保溫，客服推薦我使用氣凝膠復(fù)合絕熱氈。在做耐熱試驗之前，需要先通過一個容器跌落力學(xué)試驗，請問氣凝膠材料會破裂嗎？
       火龍節(jié)能技術(shù)（簡稱技術(shù)）：感謝您對我司的支持與信任。HLGX氣凝膠復(fù)合絕熱氈是柔性材料，高空墜落不會破裂。

　　用戶：氣凝膠復(fù)合絕熱氈導(dǎo)熱系數(shù)是多少？800℃短時間使用會熔化么？
       技術(shù)：常溫導(dǎo)熱系數(shù)0.015w/（m.k），600℃高溫下的導(dǎo)熱系數(shù)0.038w/（m.k）。HLGX-853長期工作溫度≤600℃，熔化溫度800～1000℃；厚度壓縮10%的荷重軟化溫度是750℃。我們曾做過一個小試驗，高端管道隔熱夾層材料氣凝膠復(fù)合絕熱氈放到馬弗爐中800℃保溫30min，材料收縮量在5%左右，未發(fā)現(xiàn)融化現(xiàn)象。

　　用戶：如果超溫使用，比如900℃氣凝膠復(fù)合絕熱氈會燃燒么？
       技術(shù)：HLGX氣凝膠復(fù)合絕熱氈屬于無機材料，不燃燒，會逐漸熔化。

　　用戶：氣凝膠成品材料的比熱是多少？
       技術(shù)：內(nèi)容器材料比熱容0.12KCal/（Kg.℃）

　　用戶：我們計劃保溫厚度10mm，有符合要求的厚度么？
       技術(shù)：氣凝膠復(fù)合絕熱氈常規(guī)厚度3、6、10mm，由于生產(chǎn)工藝受限，厚度偏差較大，一般偏差范圍為-0.5mm，+1mm。氣凝膠復(fù)合絕熱氈具有一定的壓縮性，通過擠壓可以將約11mm的氣凝膠復(fù)合絕熱氈壓縮到10mm使用，導(dǎo)熱率不受影響。

　　用戶：抗拉強度怎么樣？
       技術(shù)：抗拉強度1.08*10^∧6Pa，總體強度還不錯。

　　用戶：抗壓情況如何？
       技術(shù)：常溫25℃壓縮變形量——壓縮形變達25％時，壓強為210KPa。

　　用戶：您好，有材料的彈性模量嗎？
       技術(shù)：沒有這塊數(shù)據(jù)，我們的材料用壓縮回彈率表示，壓縮回彈率≮90％。我給您提供內(nèi)容器隔熱層原材料纖維粗紗的彈性模量70GPa。

　　用戶：手摸留有白色粉末，氣凝膠復(fù)合絕熱氈有毒嗎？
       技術(shù)：無毒，粉末的成分是納米級SiO₂，也是起絕熱作用的主要成分。使用氣凝膠復(fù)合絕熱氈時可戴手套和一次性口罩進行防護。

　　用戶：那這些粉末在使用中會脫落嗎？脫落后保溫效果會變差吧？
       技術(shù)：HLGX氣凝膠復(fù)合絕熱氈在運輸和安裝的過程中會有少量的粉末脫落，請您放心，這些脫落量不會降低其隔熱效果。但是如果安裝使用在震動較大的高溫設(shè)備上作隔熱層，隨著時間的延長，SiO₂納米粉末會逐漸脫落，氣凝膠復(fù)合絕熱氈的隔熱效果會逐漸降低。

　　用戶：有什么解決辦法可以防止工人接觸這些粉末？
       技術(shù)：氣凝膠復(fù)合絕熱氈是用防火布套包起來的，一般不會碰到。

　　用戶：裝在密閉容器中迅速升溫至800℃，保持30min，打開容器時感覺有壓力釋放是怎么回事？
       技術(shù)：氣凝膠復(fù)合絕熱氈采用超臨界萃取法制備，或許材料中有極微量的溶劑殘留。

　　用戶：如何避免呢？
       技術(shù)：使用前將氣凝膠材料110℃，熱處理2h，排除水分的同時也解決了溶劑殘留問題。

火龍節(jié)能保溫套事業(yè)部承接國內(nèi)外隔熱保溫套定制安裝服務(wù)，隔熱保溫罩/被/衣定制服務(wù)熱線：400-0531-696

本文由火龍節(jié)能隔熱保溫套事業(yè)部編輯
保溫套官網(wǎng)www.dymfks.cn
轉(zhuǎn)載請注明出處
